Клубный дом Futurist

Адрес:

Санкт-Петербург, Барочная ул.

Услуги:

Устройство системы крепления, Земляные работы

Результат:

Работы выполены в полном объеме с бережным отношением к окружающей застройке. Индивидуальный подход - использование 3 моделирования - позволило сократить сроки монтажа, а также сэкономить количество материала на опорных узлах.

Задача проекта

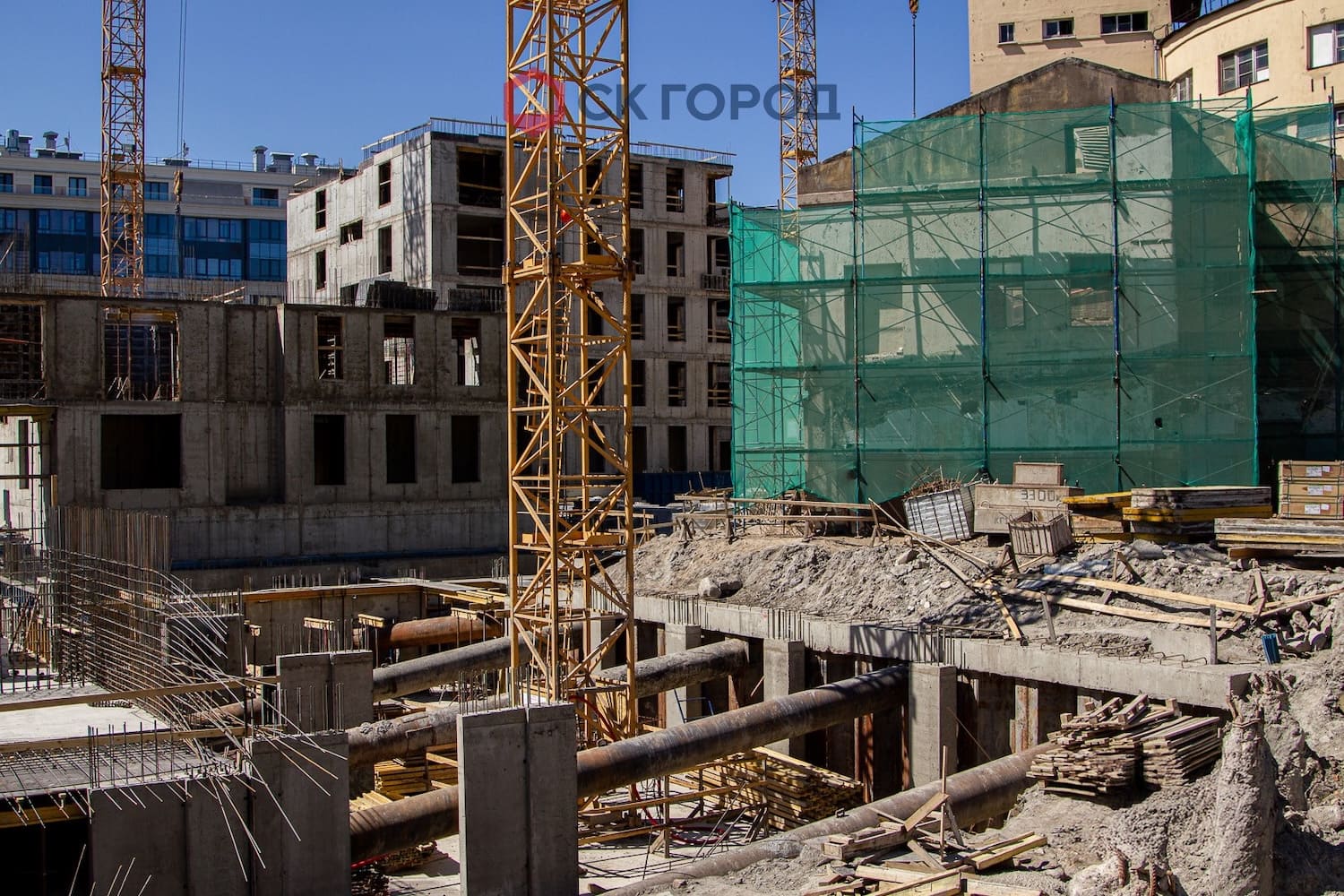

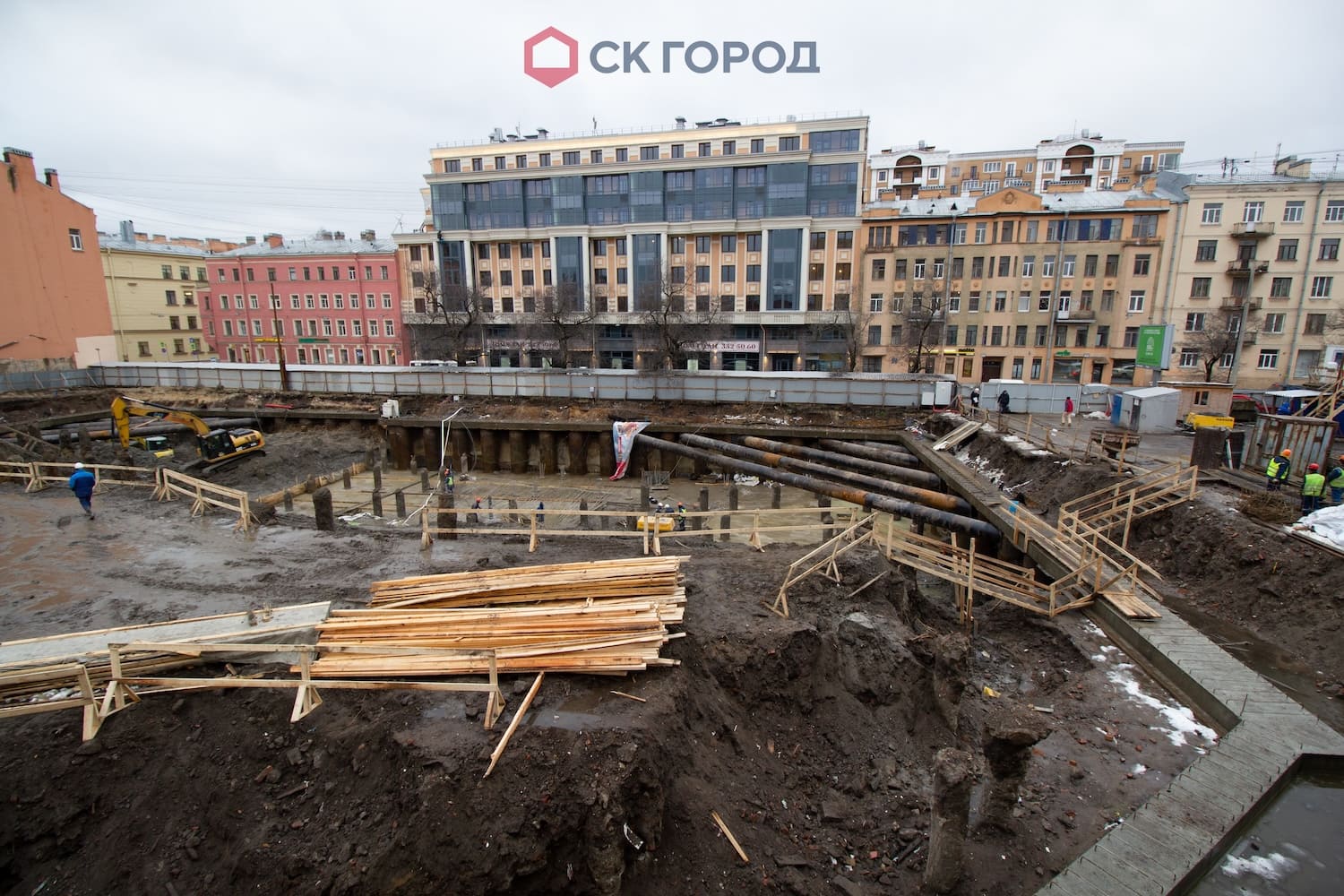

Выполнить устройство системы крепления из распорных труб в котловане с существующим ограждением из трубошпунта и ж/б обвязочный балкой по периметру.

Выполнить комплекс земляных работ по устройству котлована.

Используемая техника

Автокраны Используются для подъема и транспортировки грузов, обеспечивают высокую точность при монтаже конструкций. Свободно перемещаются по строительной площадке за счет своей маневренности и компактности. Смотреть

Гусеничные краны Эксплуатируются на стройплощадках со сложным рельефом, особенно эффективны в стесненных условиях. Чаще всего используются при вибропогружении шпунта. Смотреть

Этапы работы

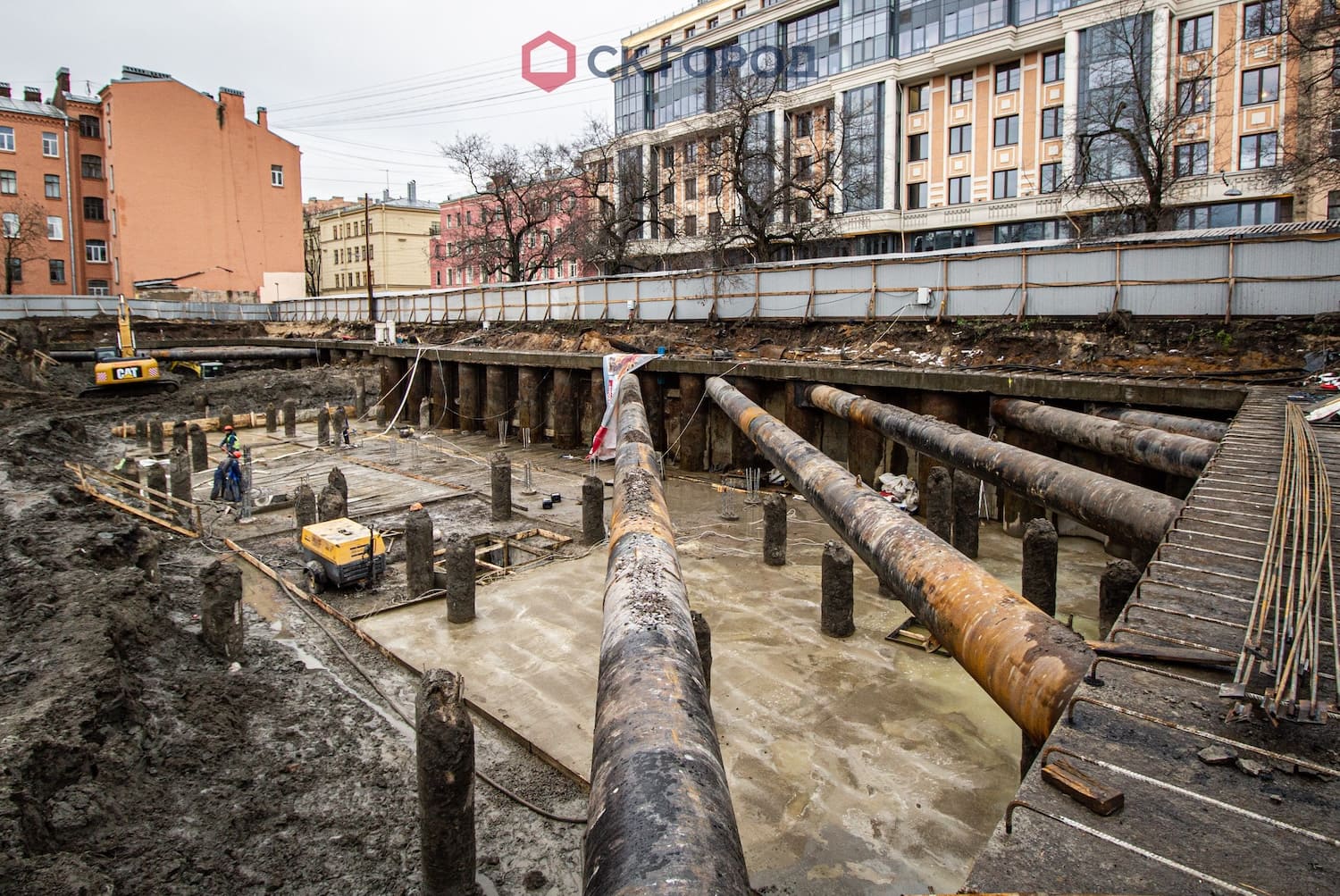

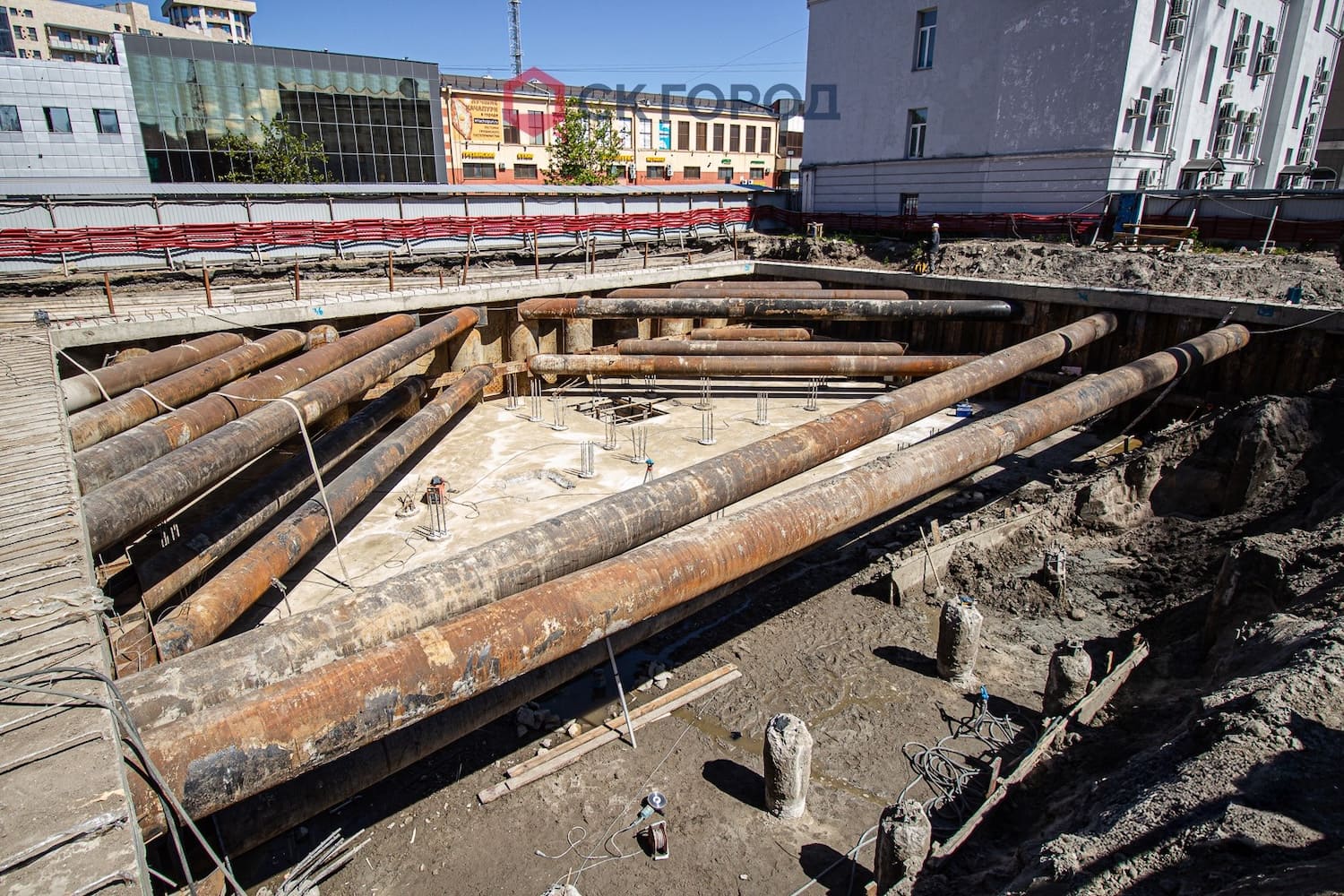

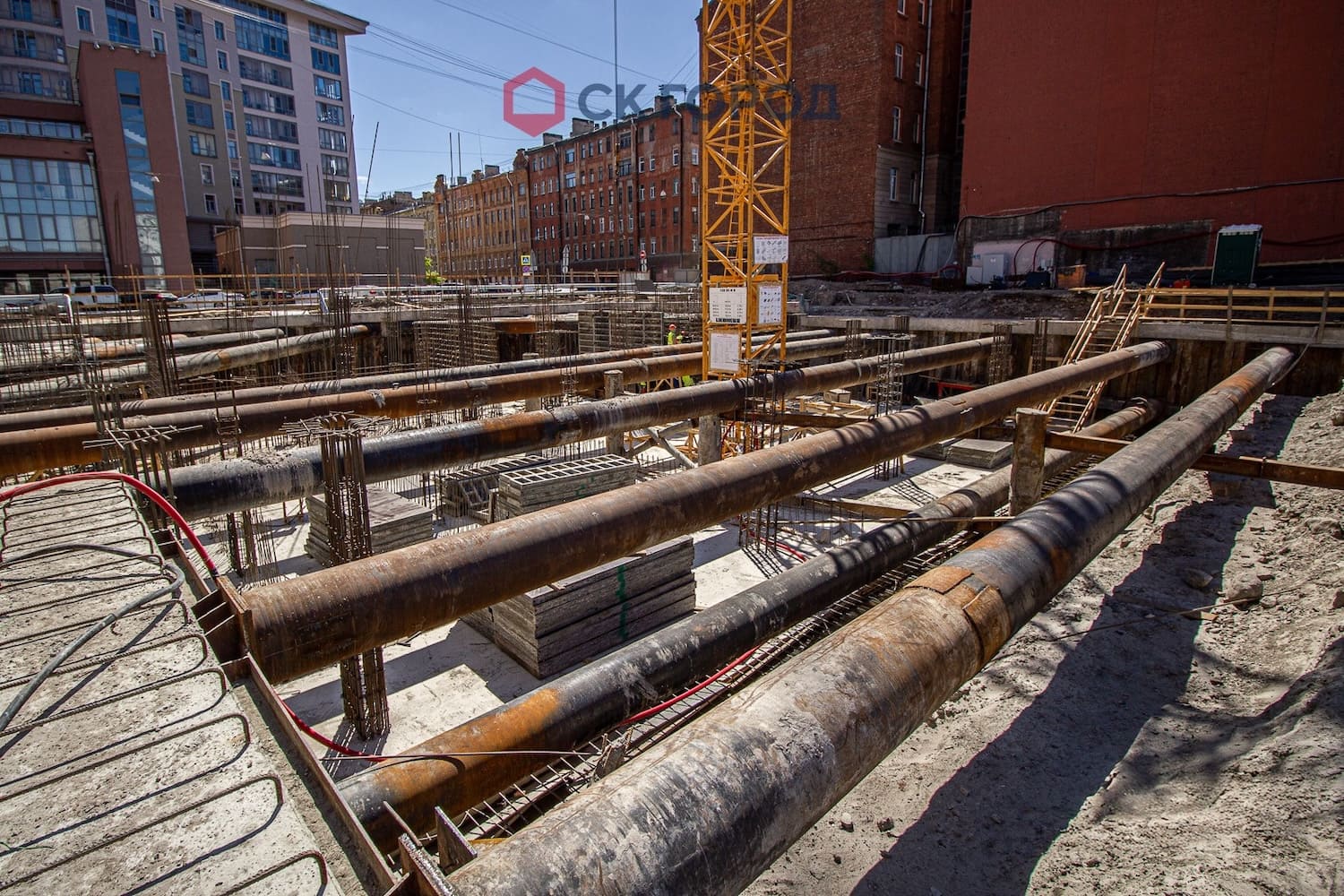

Устройство системы крепления. Сложность монтажа обуславливалась существующими конструкциями - примыкание к опорным узлам части распорных элементов нужно было выполнить под углом по трем осям, а позиционирование под железобетонной обвязочной балкой исключало возможность подгонки и подрезки труб по месту.
В качестве решения использовалась геодезическая съемка и 3D моделирование узлов. Полученные визуализации геометрии места опоры распорного элемента позволили выполнить подрезку труб до их монтажа и обеспечить минимальные зазоры.
Также проектом предусматривалось выполнение работ по преднапряжению распорных элементов - создание дополнительного напряжения в трубе для исключения деформаций и перемещений шпунтовой стенки. Работы выполнялись специальным оборудованием с постоянным мониторингом.

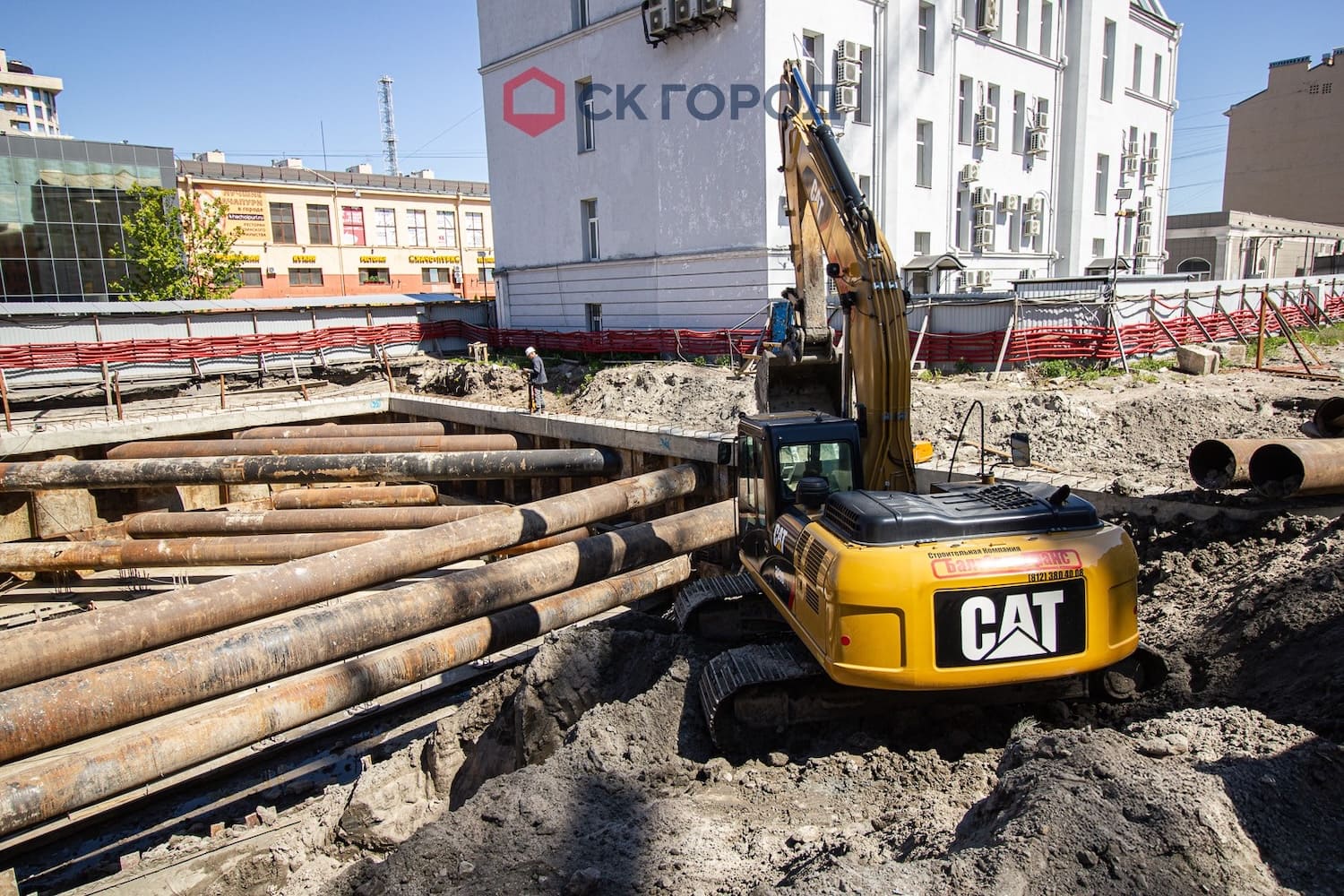

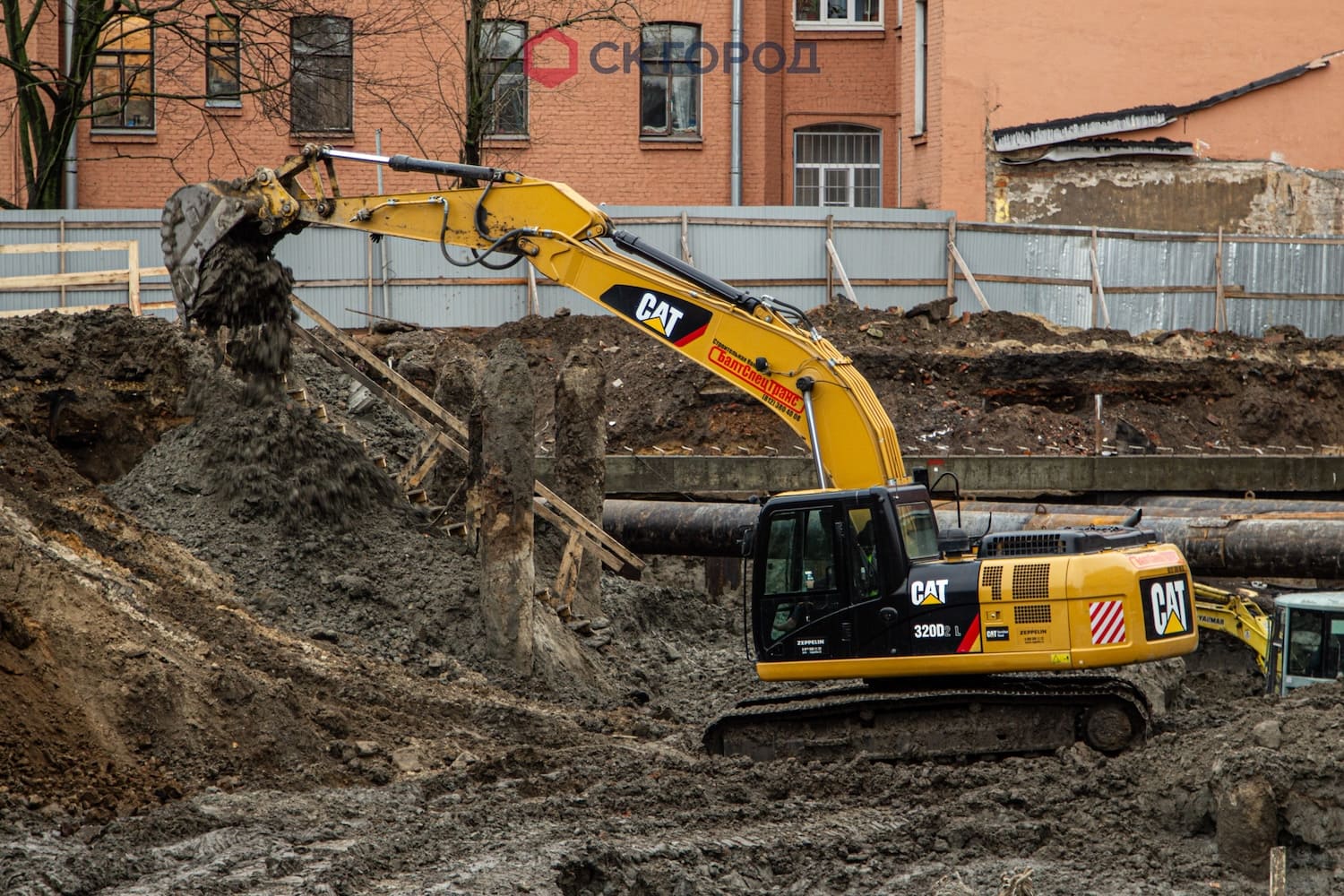

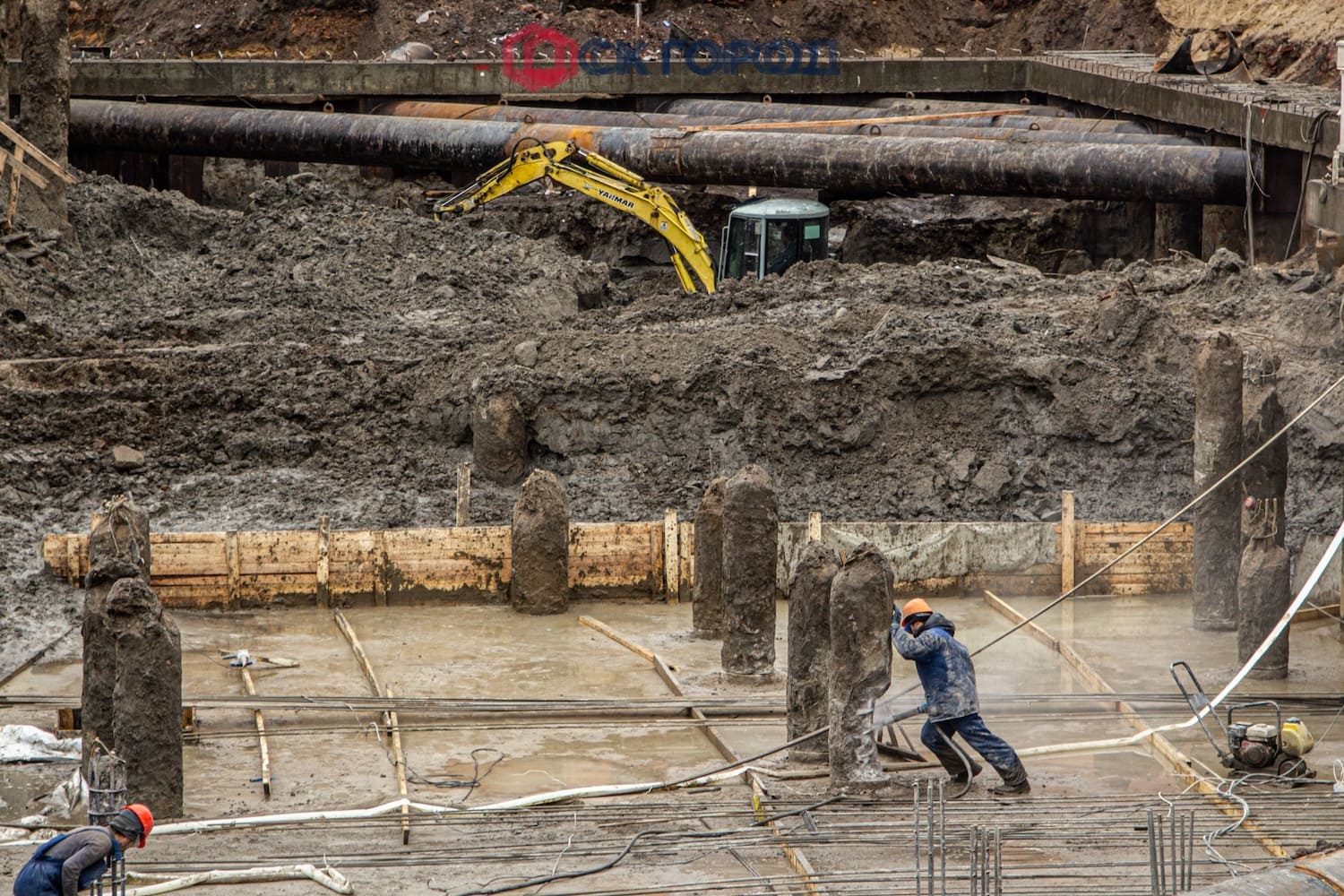

Земляные работы. Выполнялись поэтапно с увязкой графика работ по монтажу и демонтажу системы крепления.
