Квартал CHE

Адрес:

Санкт-Петербург, Черниговская ул.

Услуги:

Шпунтовые работы, Устройство системы крепления, Вдавливание свай

Результат:

Работы выполнены в полном объеме с соблюдением всех договорных обязательств. В процессе производства работ удалось сократить затраты Заказчика за счет: - решения об устройстве свайного основания со дна пионерного котлована вместо обратной засыпки; - исключения работ по додавливанию свай, которые всегда необходимы при производстве работ с дневной отметки; -исключения части системы крепления с обеспечением постоянного мониторинга перемещений шпунта.

Задача проекта

Выполнить значительный объем работ на трех корпусах по устройству свайного основания (более 3000 свай) и устройству шпунтового ограждения с системой крепления (более 2000 т металлоконструкций) с точным соблюдением сроков.

В ходе производства работ нулевого цикла (демонтаж существующих фундаментов) образовался пионерный котлован глубиной до 2,5 м. Погружение свай с дневной отметки стало невозможным. Для сокращения затрат на обратную засыпку было предложено решение - устройство спуска для сваевдавливающей установки и производство работ со дна пионерного котлована.

Используемая техника

Автокраны Используются для подъема и транспортировки грузов, обеспечивают высокую точность при монтаже конструкций. Свободно перемещаются по строительной площадке за счет своей маневренности и компактности. Смотреть

Вибропогружатели шпунта Используются для устройства шпунтовых ограждений. Подходят для строительства в стесненных условиях, однако их применение требует корректного подбора оборудования в зависимости от особенностей проекта, типа грунта и других факторов. Смотреть

Гусеничные краны Эксплуатируются на стройплощадках со сложным рельефом, особенно эффективны в стесненных условиях. Чаще всего используются при вибропогружении шпунта. Смотреть

Гусеничные экскаваторы Самая востребованная техника на строительных площадках с неровным рельефом. Используется для работ широкого спектра - от откопки до демонтажа, а также применяется вместе с вибропогружателем с боковым захватом Movax. Смотреть

Сваевдавливающие установки Используется для погружения свай в грунт. Бесшумно и максимально точно, с применением системы GPS-навигации. Идеально подходит для урбанизированных зон, где необходимо минимизировать вибрацию. Смотреть

Экскаваторы Применяются для земляных и погрузочных работ почти в любых условиях строительных площадок. Отличаются маневренностью и высокой производительностью. Используем с дополнительным навесным оборудованием, увеличивая эффективность и качество производимых работ. Смотреть

Марка шпунта

ArcelorMittal

GU22N

Монтаж системы крепления

620 т

ШИРИНА

600 мм

ВЕС М.П.

86,1 кг

Погружение шпунта

80 380 м.п.

Этапы работы

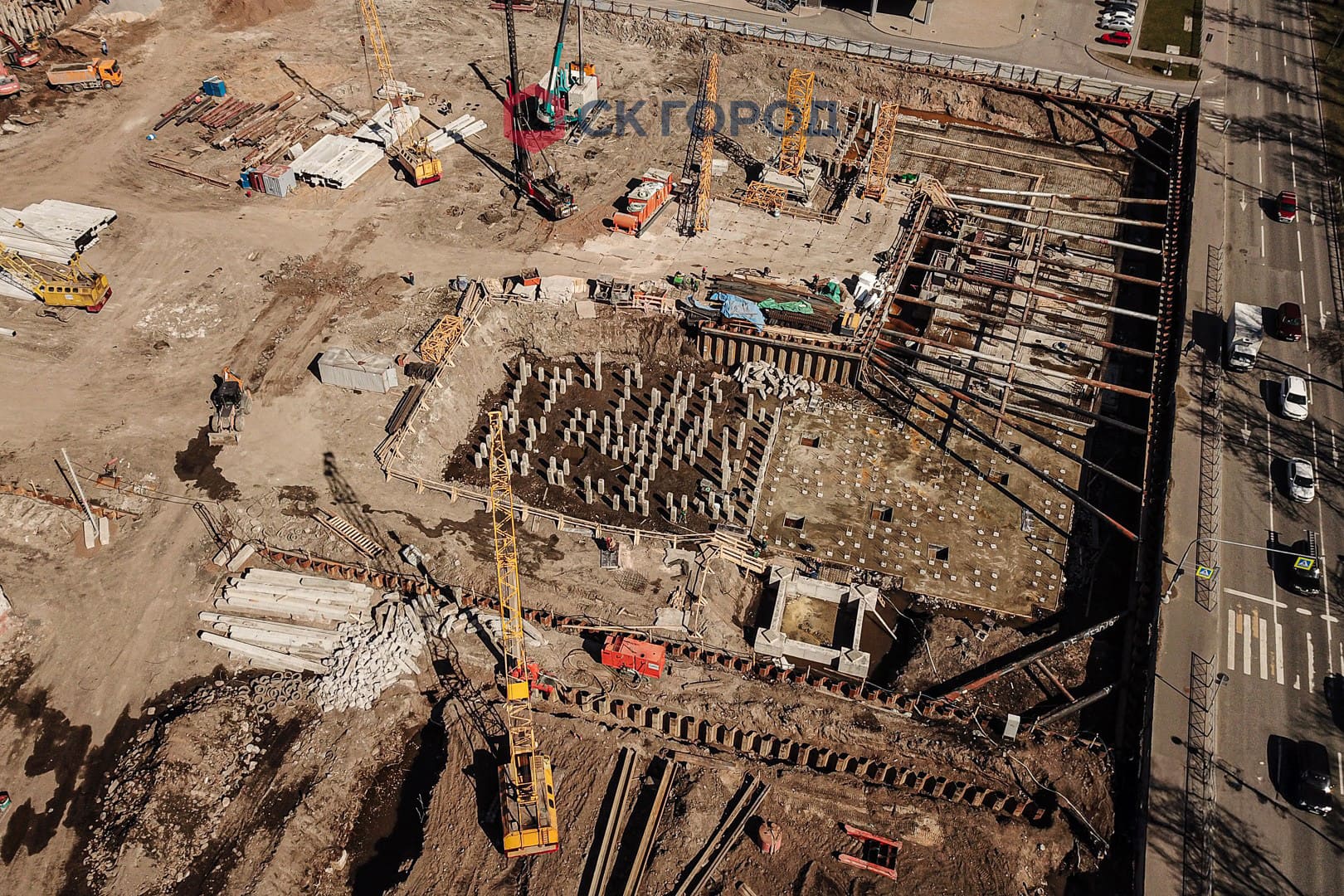

Устройство шпунтового ограждения с комбинированием методов погружения - статическое вдавливание и вибропогружение. Для обеспечения производственных мощностей на объекте производили работы единовременно 4 звена ( техника + бригада), по 2 звена на каждый из методов.

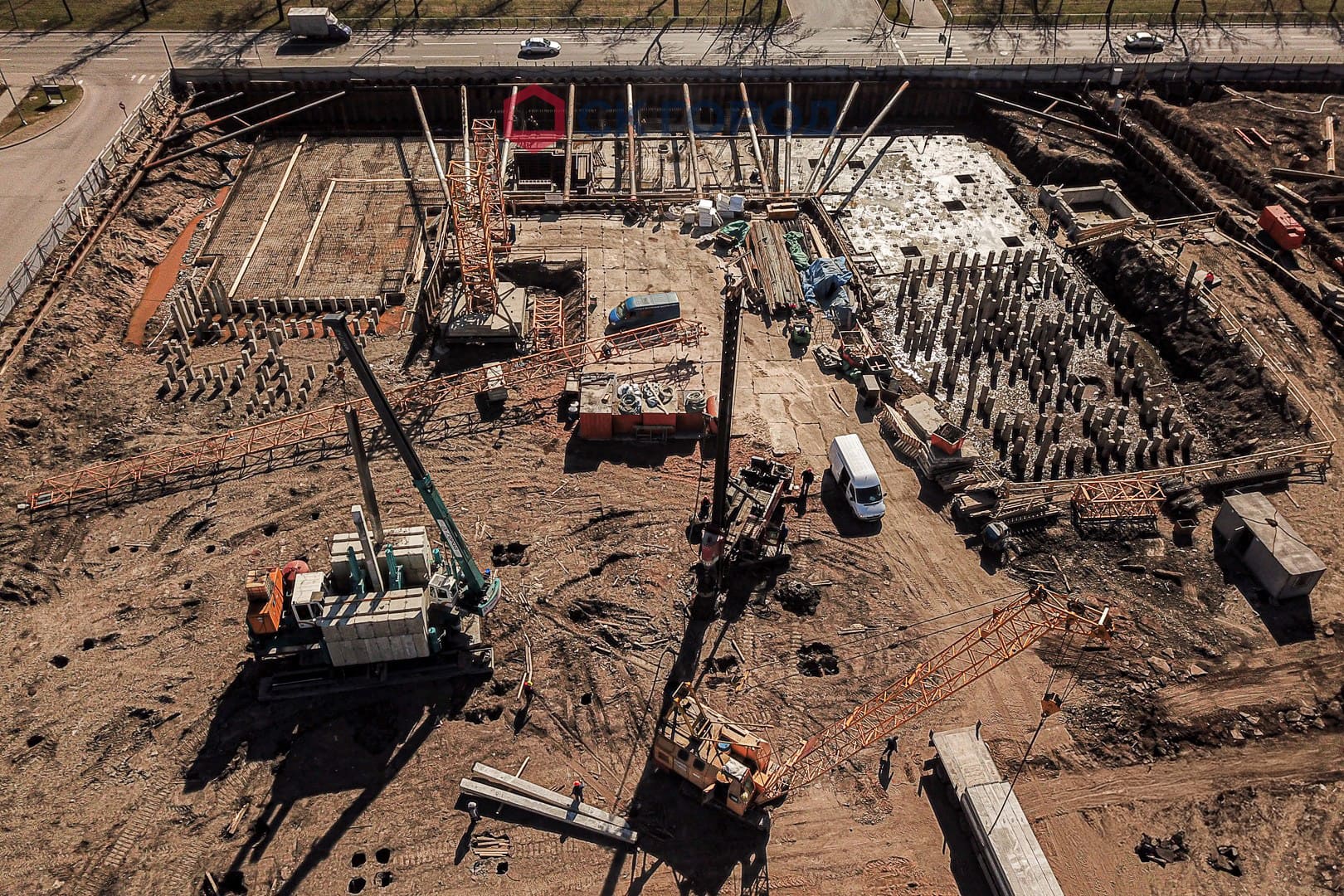

Устройство свайного основания. Для спуска сваевдавливающей установки в пионерный котлован выполнялись работы по устройству пандуса из ж/б боя с занижением шпунтового ограждения. Для обеспечения производительности на объекте единовременно выполняли работы 4 звена ( техника + бригада).

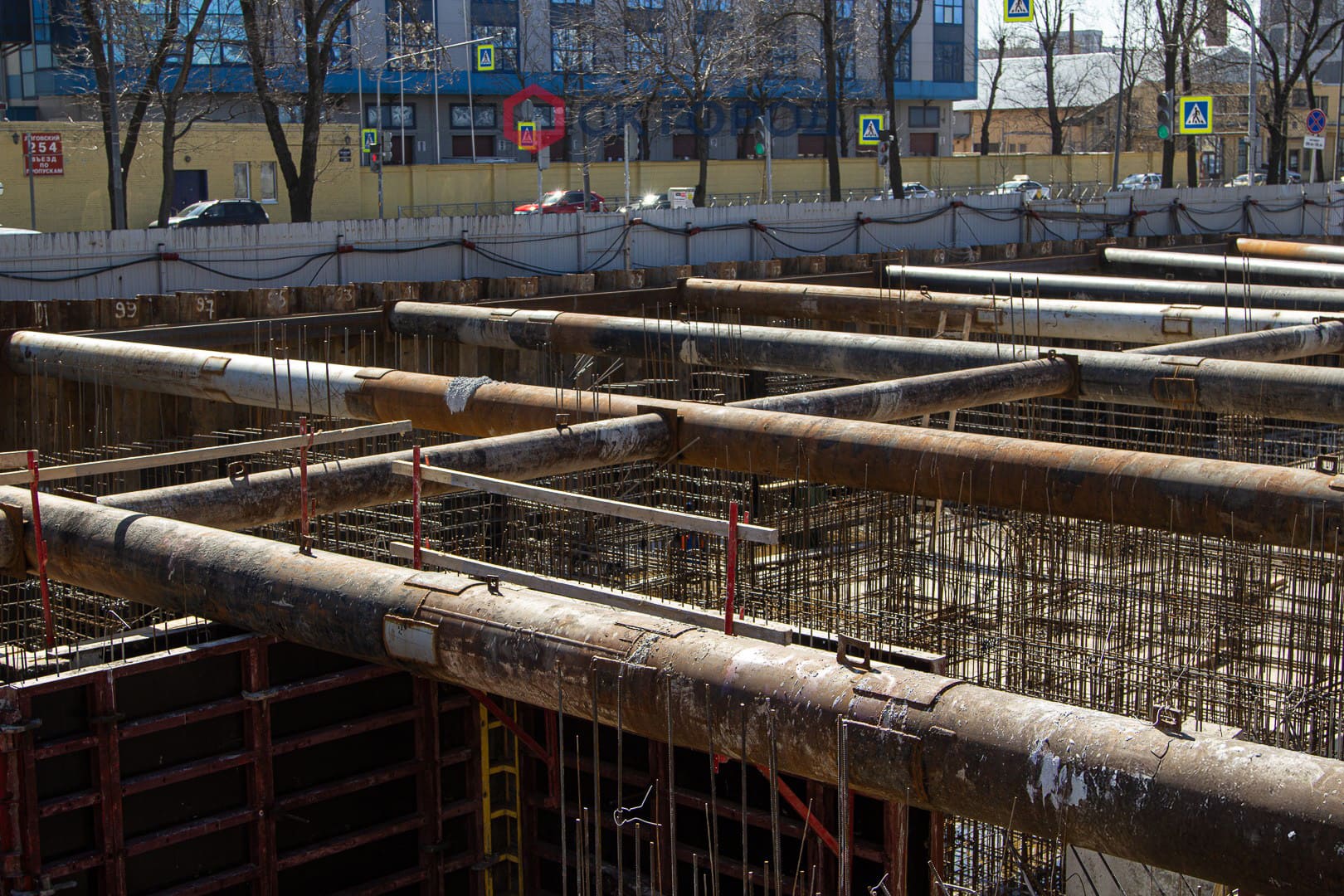

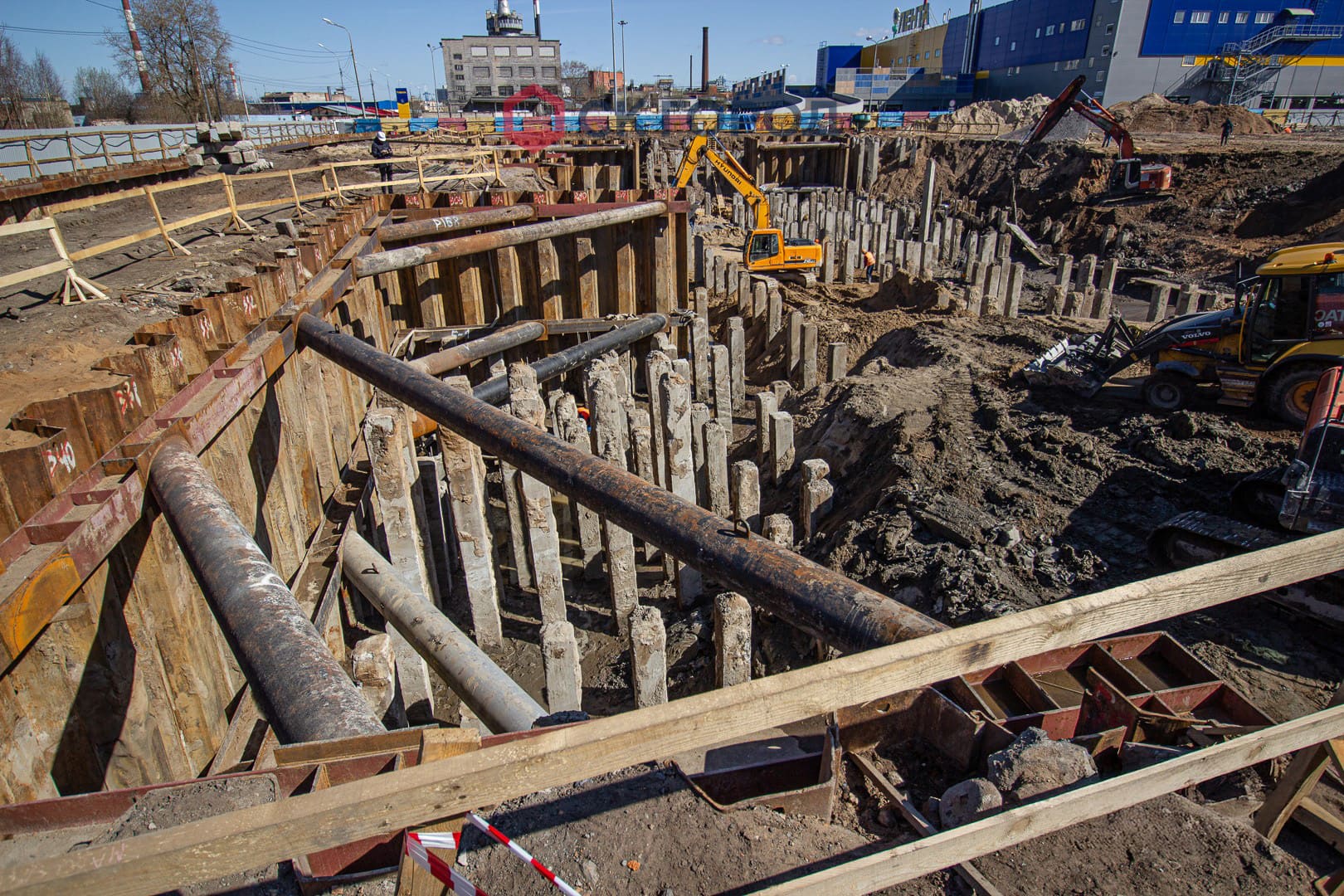

Устройство системы крепления в 2 яруса. На одном из корпусов удалось исключить устройство распорной системы - уплотненный погружением свай грунт обеспечивал устойчивость стенок ограждения. На шпунтовую стенку были установлены маяки с постоянным мониторингом перемещений.
