ГК «Полис»

Полис на Московской

Адрес:

Санкт-Петербург, Кубинская ул.

Услуги:

Шпунтовые работы, Устройство системы крепления, Вдавливание свай, Проектирование

Результат:

Разработана проектная документация не только отвечающая всем техническим требованиям и нормам, но и позволяющая сэкономить бюджет Заказчика на весь проект. Применена уникальная техника стыковки распорных труб длиной до 55 м со строительных лесов "на весу".

Задача проекта

Разработать проект и выполнить работы по устройству свайного основания и шпунтового ограждения с системой крепления.

Используемая техника

Автокраны Используются для подъема и транспортировки грузов, обеспечивают высокую точность при монтаже конструкций. Свободно перемещаются по строительной площадке за счет своей маневренности и компактности. Смотреть

Вибропогружатели шпунта Используются для устройства шпунтовых ограждений. Подходят для строительства в стесненных условиях, однако их применение требует корректного подбора оборудования в зависимости от особенностей проекта, типа грунта и других факторов. Смотреть

Гусеничные краны Эксплуатируются на стройплощадках со сложным рельефом, особенно эффективны в стесненных условиях. Чаще всего используются при вибропогружении шпунта. Смотреть

Гусеничные экскаваторы Самая востребованная техника на строительных площадках с неровным рельефом. Используется для работ широкого спектра - от откопки до демонтажа, а также применяется вместе с вибропогружателем с боковым захватом Movax. Смотреть

Марка шпунта

Evraz

VL606a

Монтаж системы крепления

219 т

Погружение шпунта

12 м - 740 т

Этапы работы

Проектирование. На основании исходной документации был предложен проект с применением полностью горизонтальной системой крепления. Исключение подкосов с заделом в монолитной плите позволяло значительно оптимизировать сроки производства земляных и монолитных работ, снизить нагрузку на шпунтовое ограждение, уменьшить количество рабочих швов фундаментой плиты.

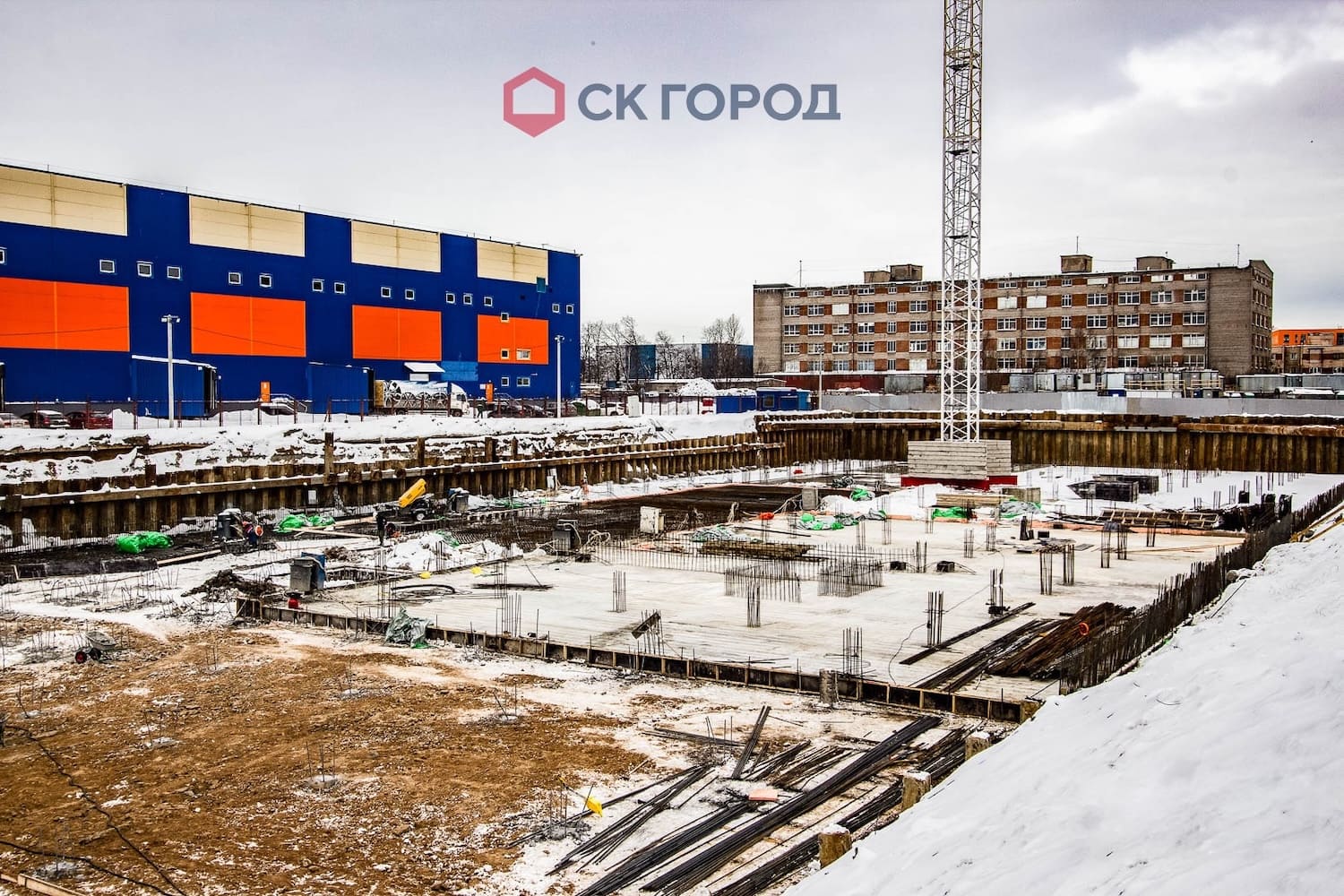

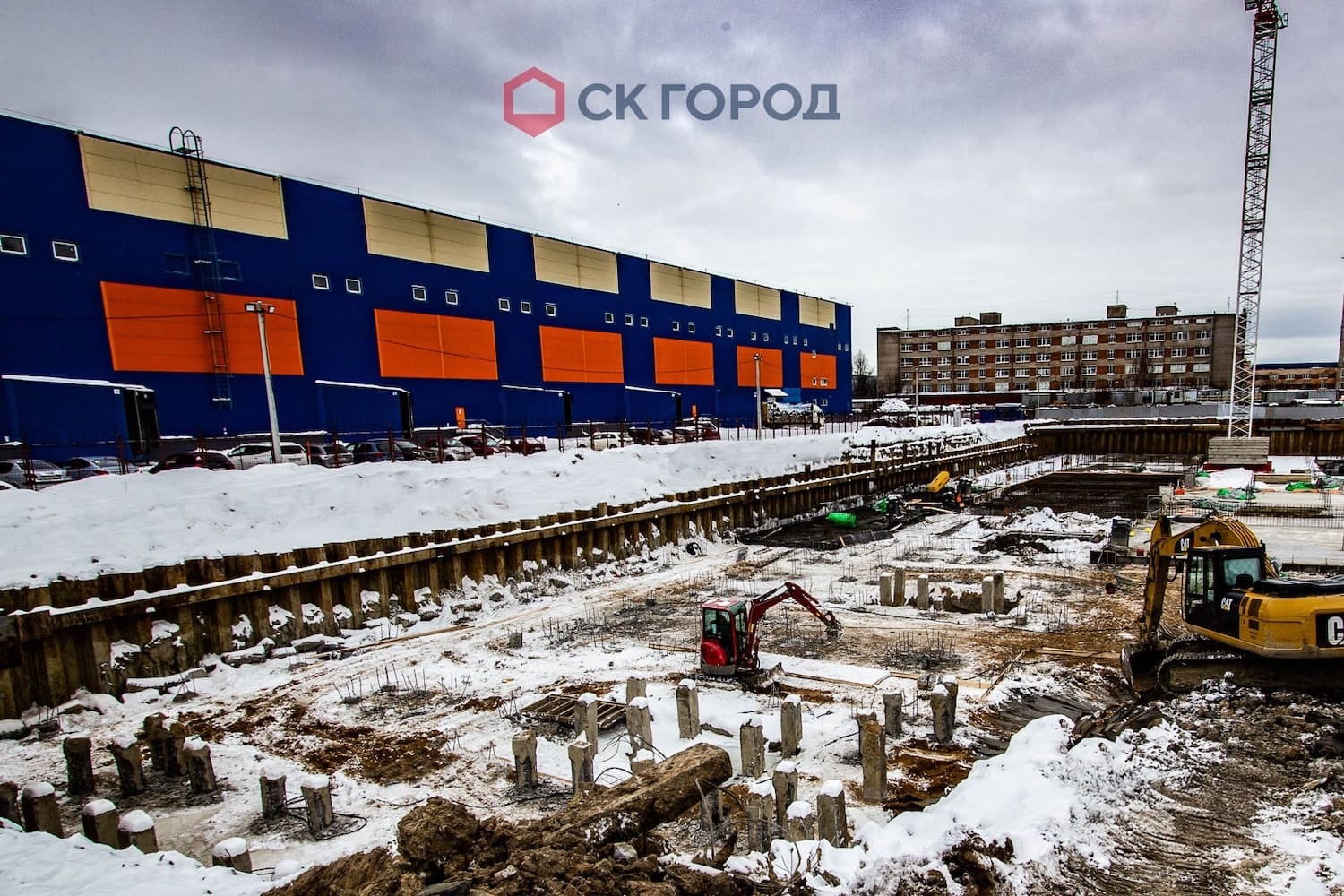

Устройство свайного основания методом статического вдавливания.

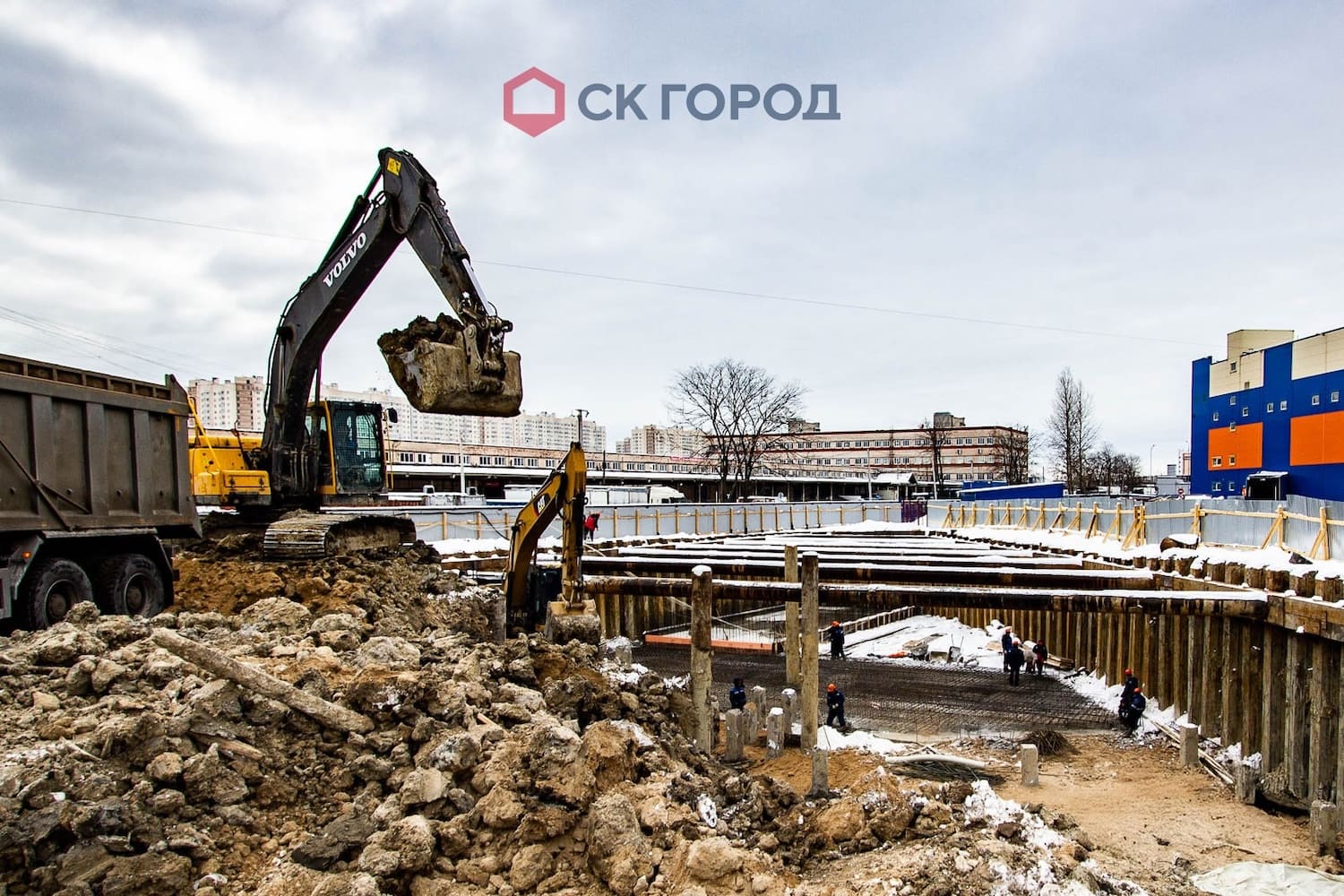

Устройство шпунтового ограждения котлована с применением вибропогружения.

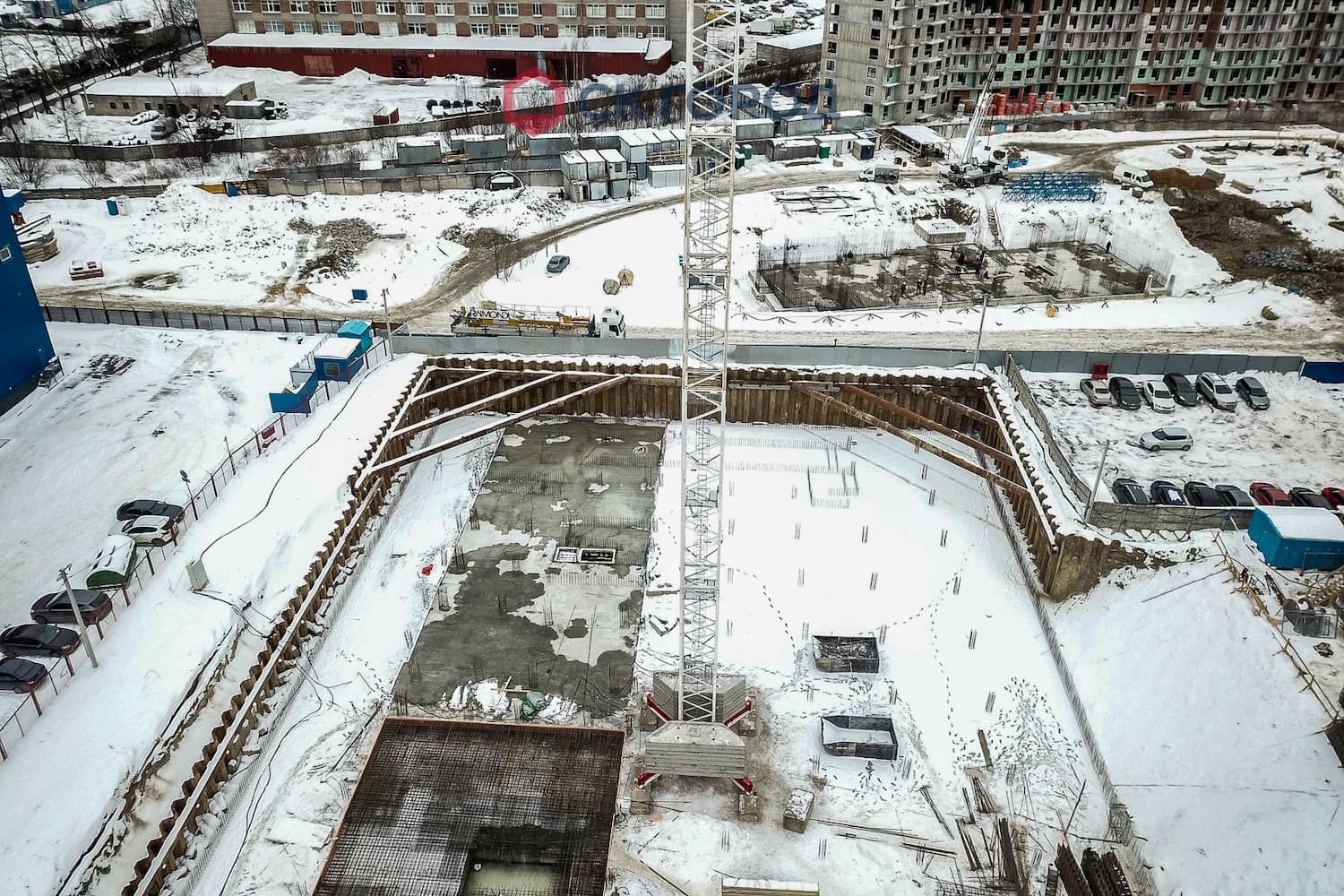

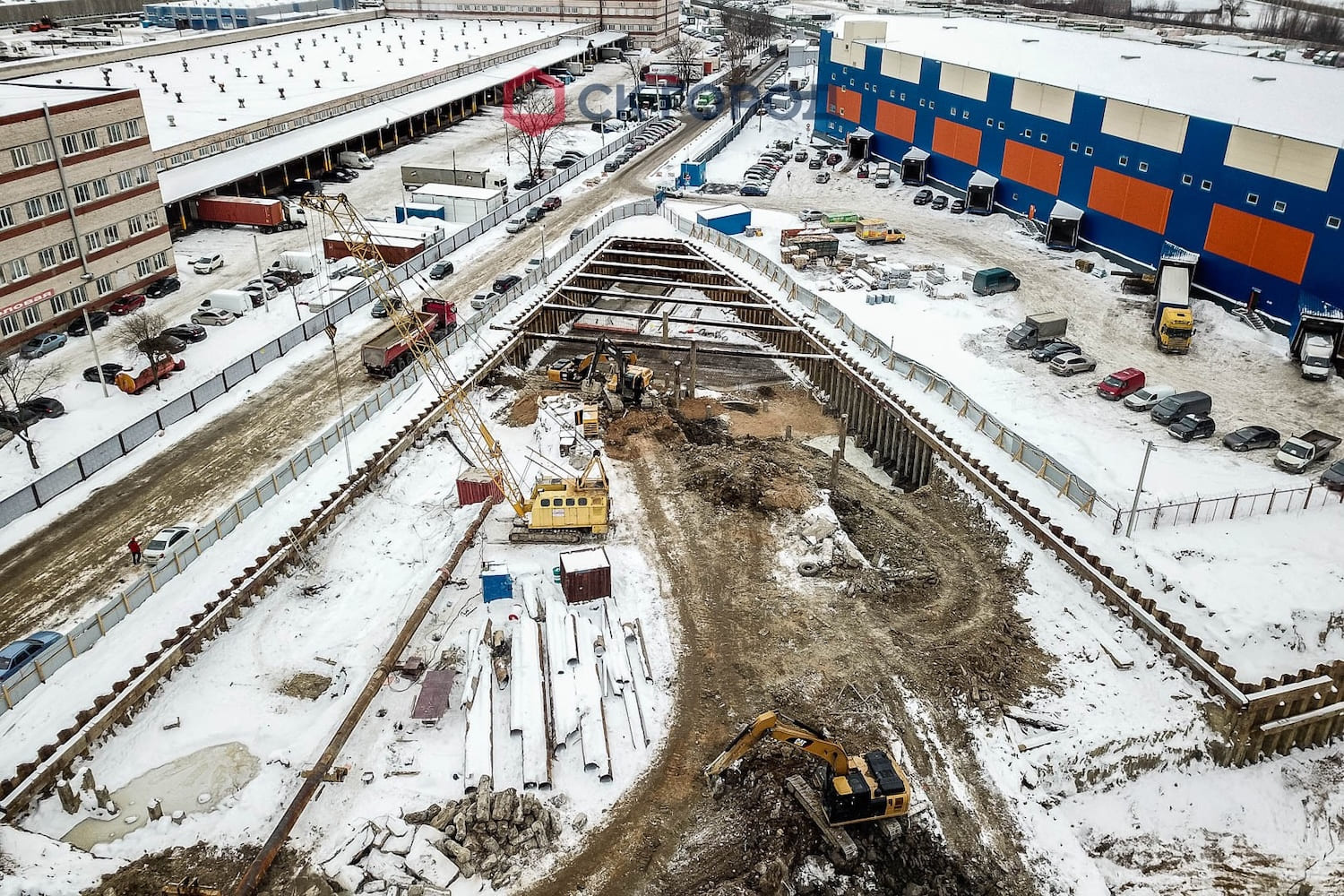

Устройство системы крепления. Горизонтальная система крепления состояла из распорных элементов длиной до 55 м.
Стыковка и монтаж системы крепления. В условиях стройплощадки осуществлять стыковку длинномерных трубы стандартным способм - с раскладкой на поверхности земли, с помощю роликовых опор - и последующий монтаж было невозможно. Для решения этой задачи был применен способ стыковки "на весу".
Монтаж распорных труб осуществлялся на трубы-стойки, заранее погруженные вибропогружателем, в три этапа: 1. Две части одной распорки монтировались в свои проектные положения, фиксируясь с помощью монтажных сварных швов на опорных узлах - с обвязочной балкой и с трубой-стойкой. 2. Выполнялся узел стыковки труб со строительных лесов в положении трубы "на весу" и опорный узел на трубу-стойку. 3. Устройство опорного узла крепления распорной трубы к обвязочной балке.
