Группа компаний «Эталон»

ЖК «Галактика»

Адрес:

Санкт-Петербург, Парфёновская ул.

Услуги:

Шпунтовые работы, устройство системы крепления

Результат:

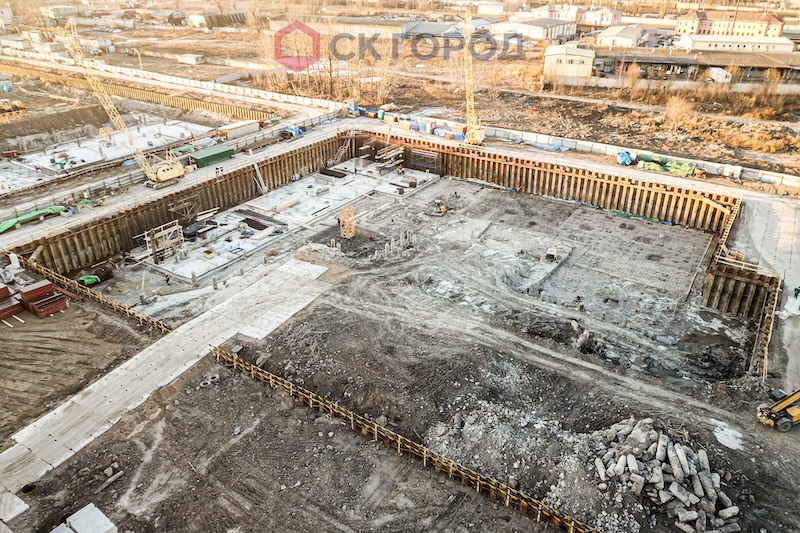

Стенки котлована надёжно укреплены без применения стандартной распорной системы труб внутри. Таким образом удалось значительно сократить сроки строительства, а также бюджет проекта Заказчика за счёт: - исключения совмещения работ по откопке котлована и возведению монолитных конструкций с работами по монтажу и демонтажу распорной системы крепления; - применения альтернативного проекту способа наращивания длины анкерных тяжей.

Задача проекта

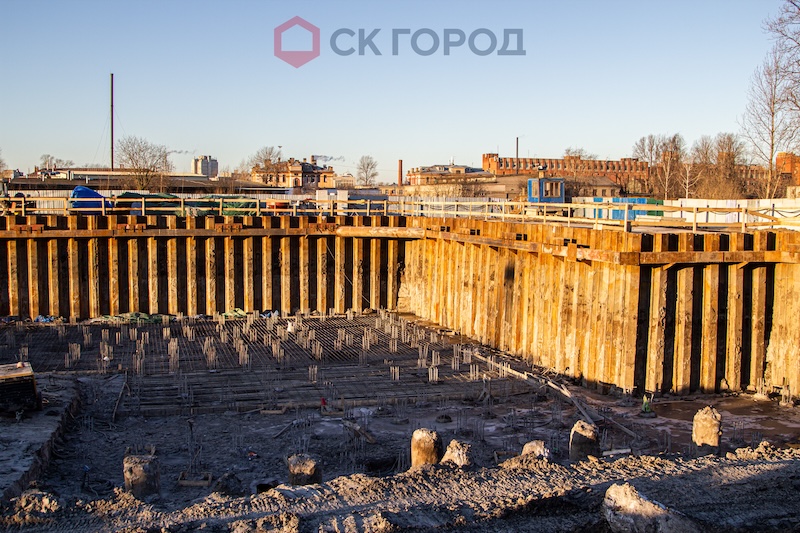

Обеспечить устойчивость шпунтовой стенки котлована без применения распорной системы, чтобы не препятствовать возведению монолитных конструкций.

Используемая техника

Автокраны Используются для подъема и транспортировки грузов, обеспечивают высокую точность при монтаже конструкций. Свободно перемещаются по строительной площадке за счет своей маневренности и компактности. Смотреть

Вибропогружатели шпунта Используются для устройства шпунтовых ограждений. Подходят для строительства в стесненных условиях, однако их применение требует корректного подбора оборудования в зависимости от особенностей проекта, типа грунта и других факторов. Смотреть

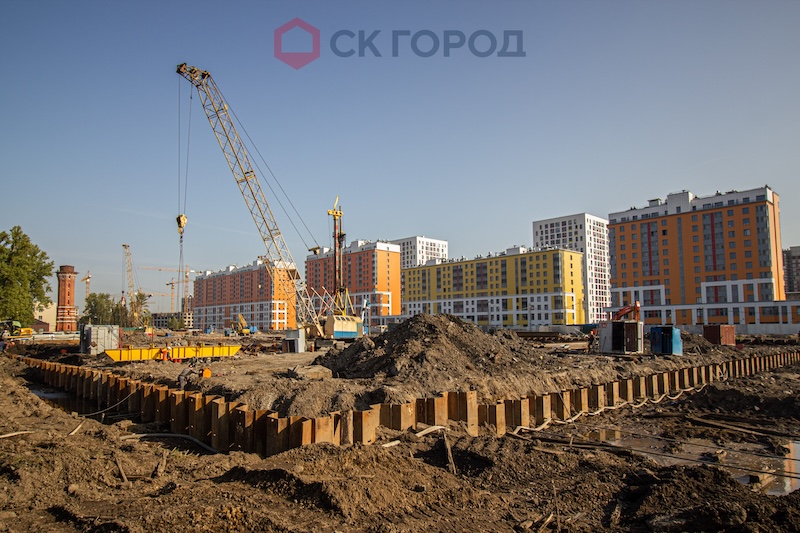

Гусеничные краны Эксплуатируются на стройплощадках со сложным рельефом, особенно эффективны в стесненных условиях. Чаще всего используются при вибропогружении шпунта. Смотреть

Гусеничные экскаваторы Самая востребованная техника на строительных площадках с неровным рельефом. Используется для работ широкого спектра - от откопки до демонтажа, а также применяется вместе с вибропогружателем с боковым захватом Movax. Смотреть

Экскаваторы Применяются для земляных и погрузочных работ почти в любых условиях строительных площадок. Отличаются маневренностью и высокой производительностью. Используем с дополнительным навесным оборудованием, увеличивая эффективность и качество производимых работ. Смотреть

Этапы работы

Применение метода крепления шпунта анкерными тягами - уникальная технология, применимая только при наличии достаточного пространства за пределами котлована.

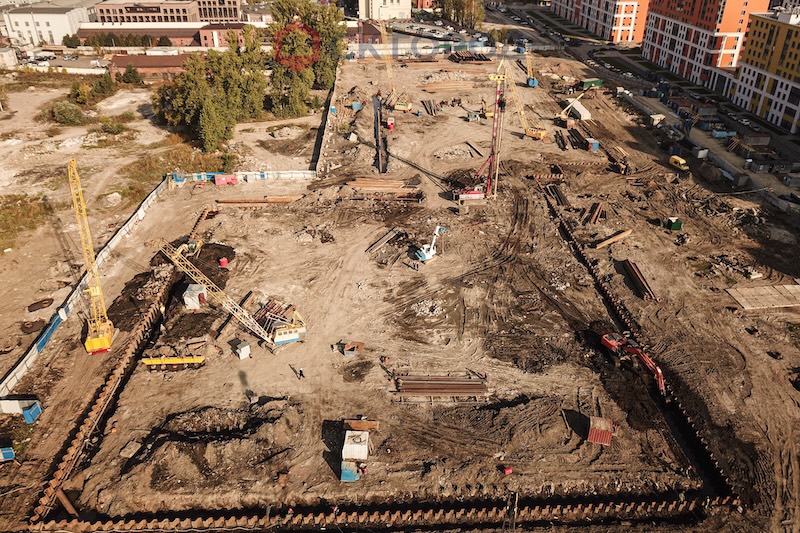

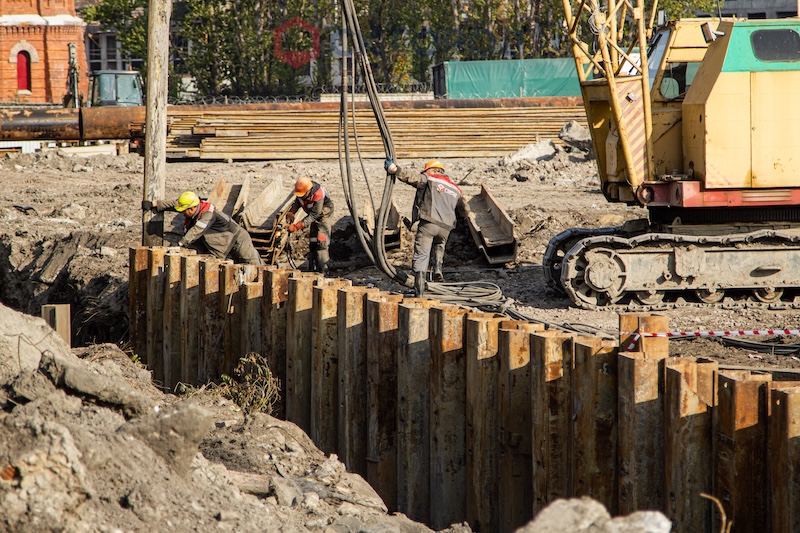

Вибропогружение шпунтового ограждения котлована.

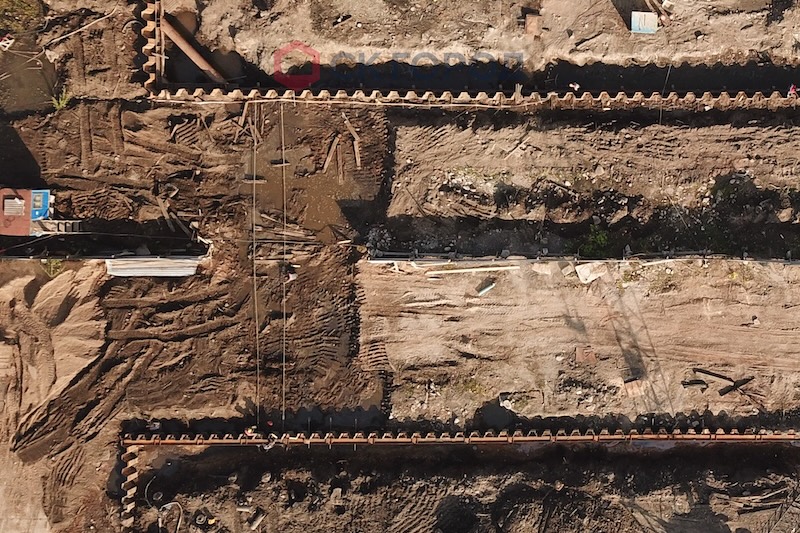

Устройство системы якорей. Якоря — стальные трубы диаметром 1020 мм, установленные методом вибропогружения снаружи котлована на расстоянии до 12 м от шпунтовой стенки.

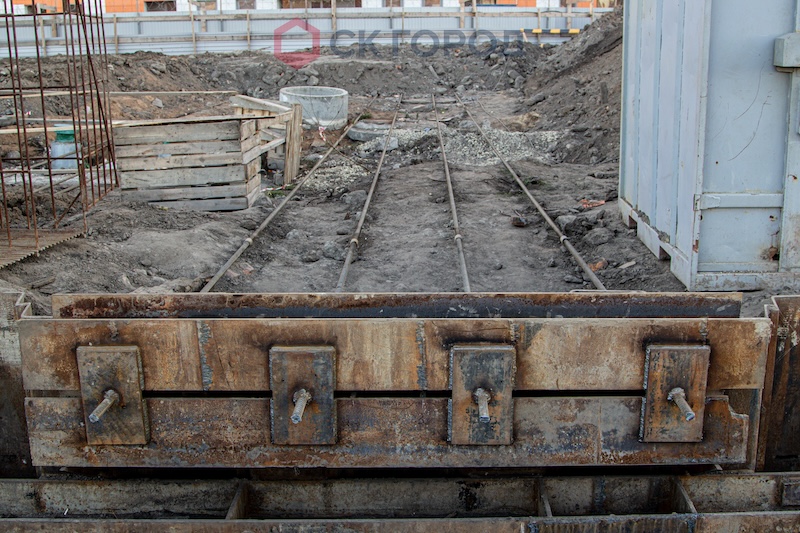

Устройство системы тяжей из арматуры диам. 28 мм между системой якорей и шпунтовой стенкой через обвязочную балку.

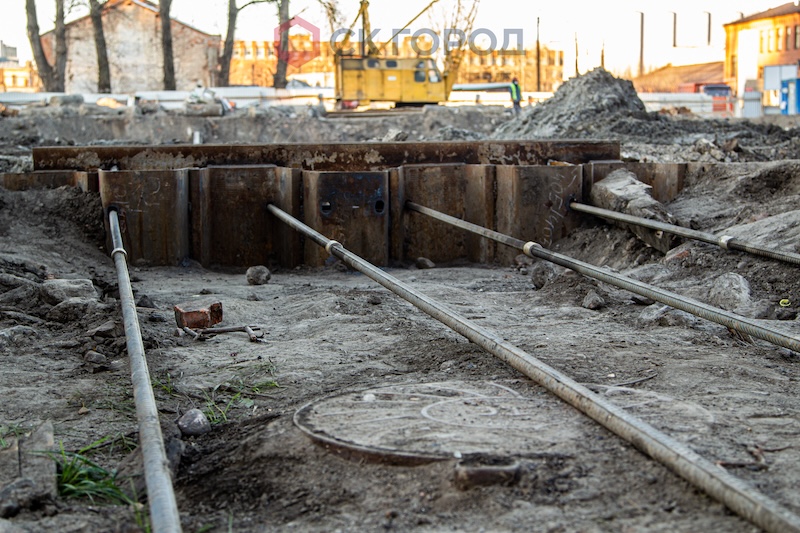

Наращивание длины анкерных тяжей до проектных с помощью резьбового соединения черз муфту. Такой способ, в отличие от проектного сварного соединения через накладки, значительно сократил сроки производства работ.
